Products 深礎掘削機

  • TM15/TM20/TM25

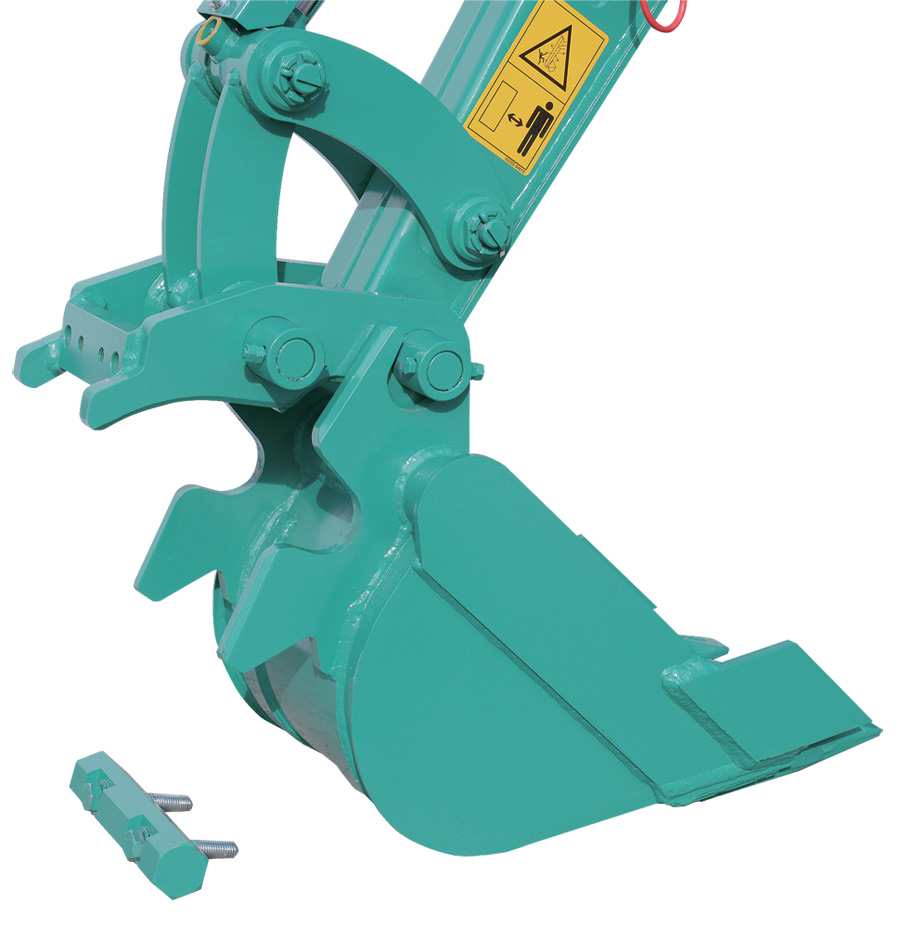

    • バケットとブレーカのクイックチェンジ

      バケットとブレーカの交換は、ボトル2本で簡単にできます。

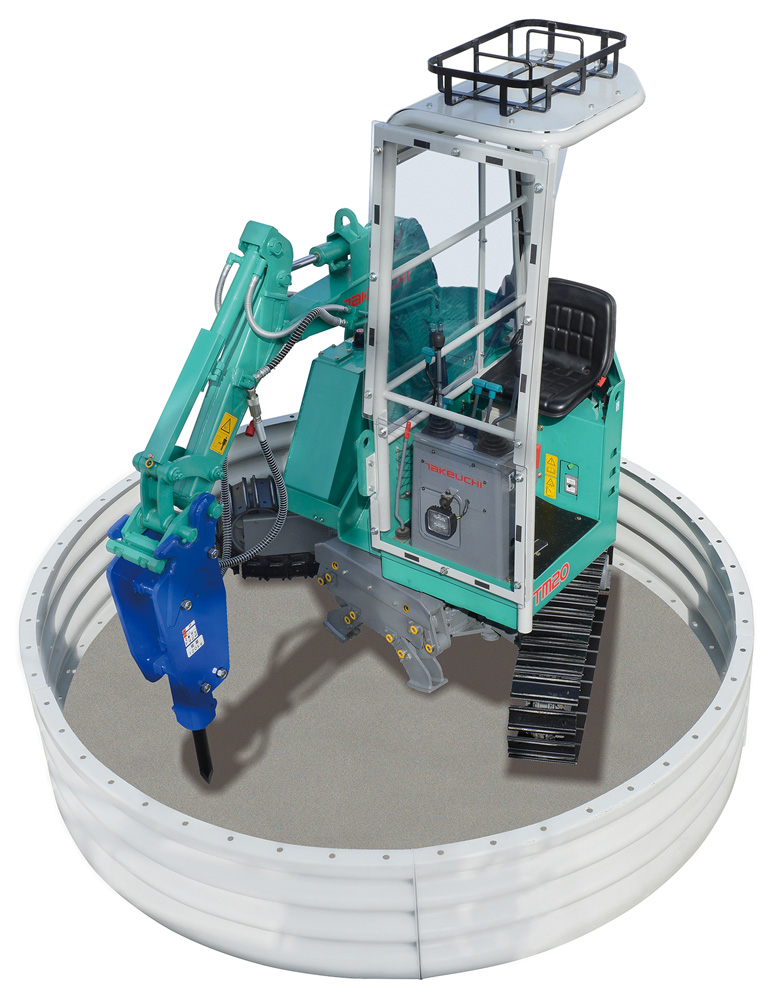

      (ブレーカはオプション)ブレーカ配管標準装備。
      ◎TM15:0.06㎡クラス(専用ブレーカ)搭載可
      ◎TM20:0.06㎡クラス(専用ブレーカ)搭載可
      ◎TM25:0.10㎡クラス(専用ブレーカ)搭載可

      close
    • 削孔機で効率アップ!

      ダイナマイト用の穴あけや、ライナープレート固定用の斜坑穴、または最終拡底への坑打用穴あけに威力を発揮します。(オプション)

      close
    • カニ歩きを彷彿させる70°開脚のアイデア!

      ライナープレートに添って廻り込みながら掘るために、クローラーフレームを70°開脚するアイデアが生まれました。ラセン状に掘削することで、作業場や安全性が格段にアップします。200~300mm位づつ浅く広く掘削してください。

      close

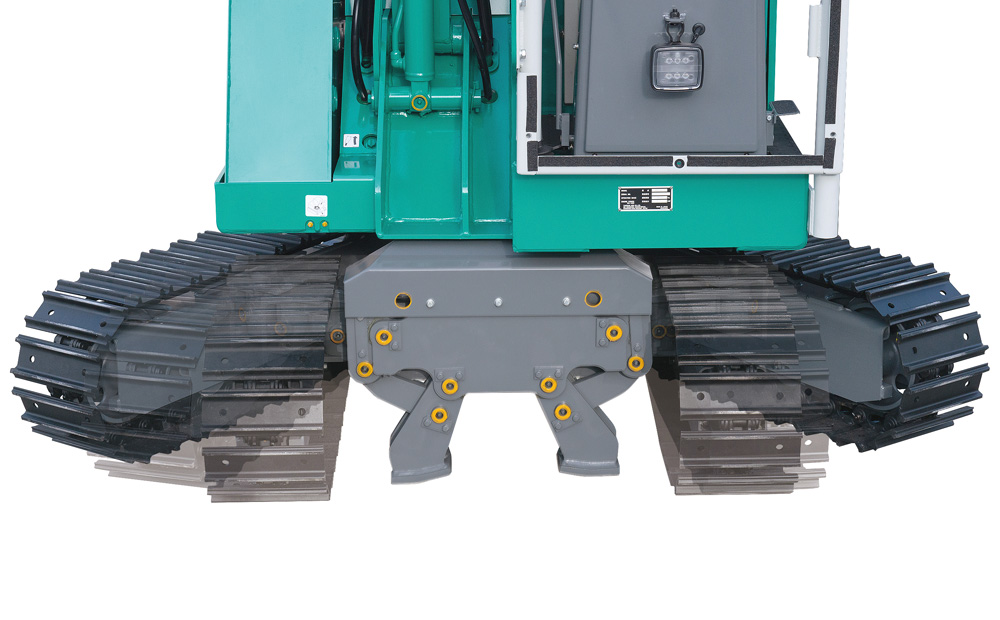

    • クローラフレームの開脚

      このようにクローラフレームが70°まで自在に開脚し、アウトリガで安定させます。これにより、ラセン状に移動でき自由に掘削ができます。

      close

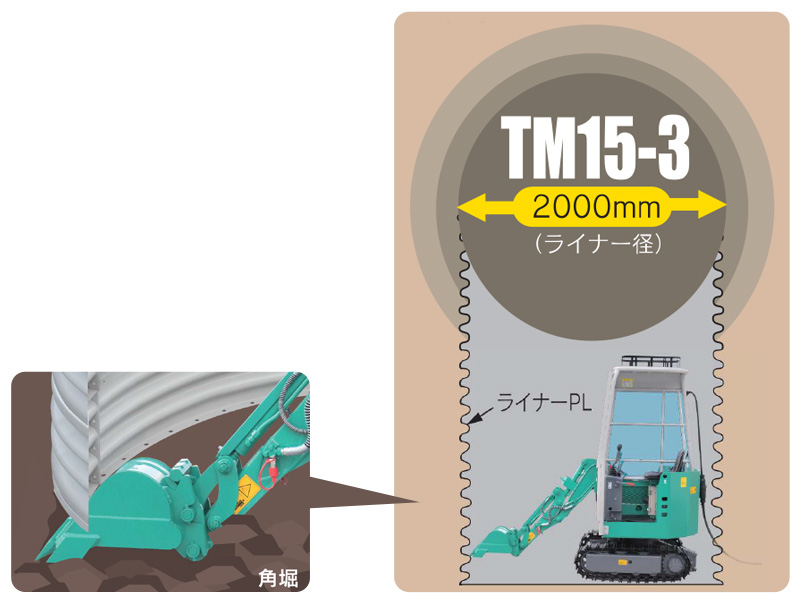

    • 角掘が可能!(他社機には無い特殊能力)

      TM15・20・25では、バケットの反射角が大きいため、ライナープレート下の角掘りができます。他社機には無い特殊能力です。最大限に能力を発揮させてください。

      close

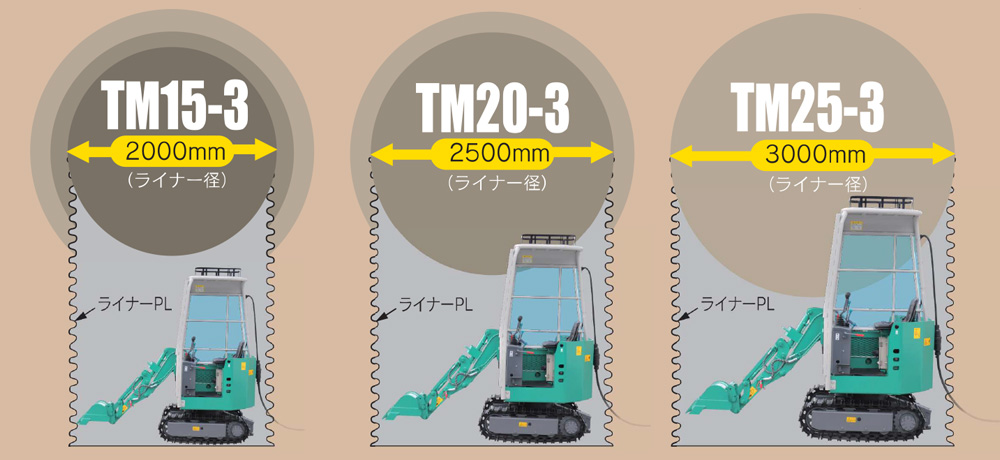

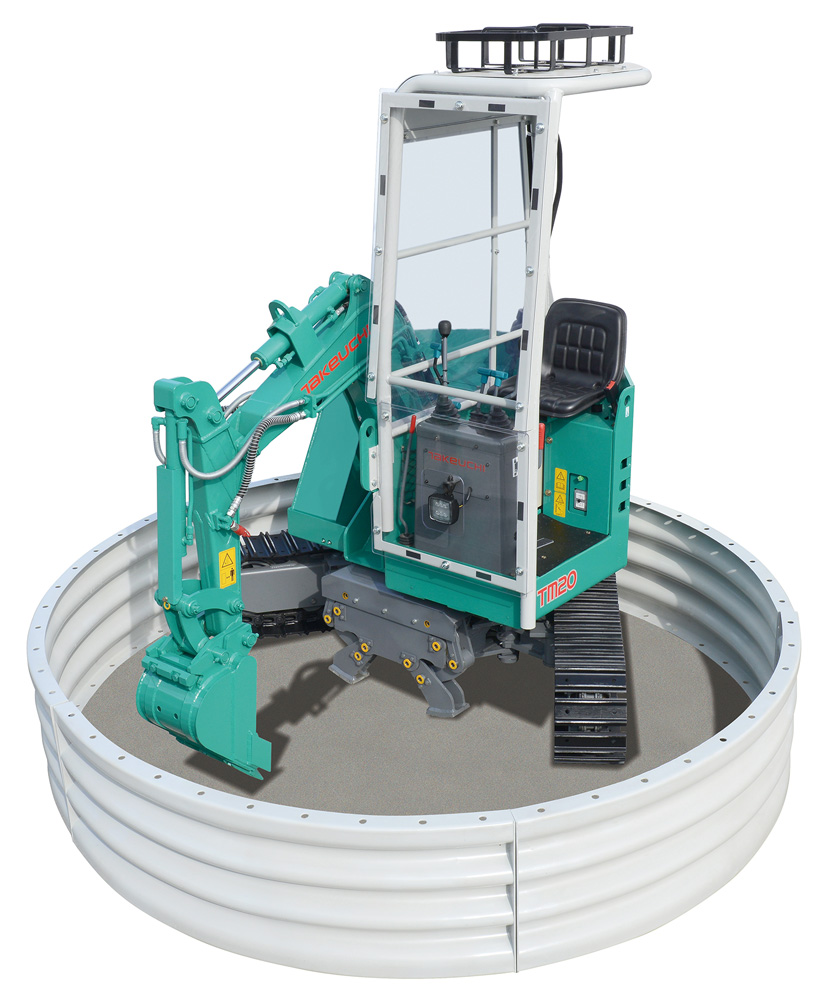

    直径2,000mm~3,000mmの竪穴で効率のよい作業を可能にする70°開脚のクローラフレーム。あらゆる部分にTAKEUCHIの独自技術を盛り込み、圧倒的な掘り能力を発揮します。

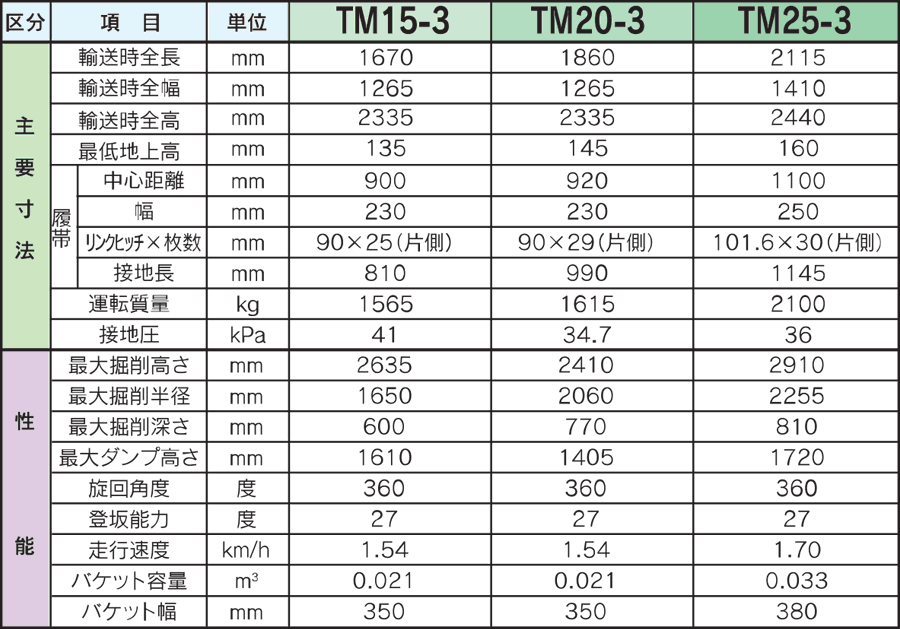

  • TM15/TM20/TM25

    TM15 TM20 TM25
    質量
    機械質量 kg 1,405 1,425 1,945
    バケット
    バケット容量 m³ 0.021 0.021 0.033
    バケット容量 幅 mm 350 350 380

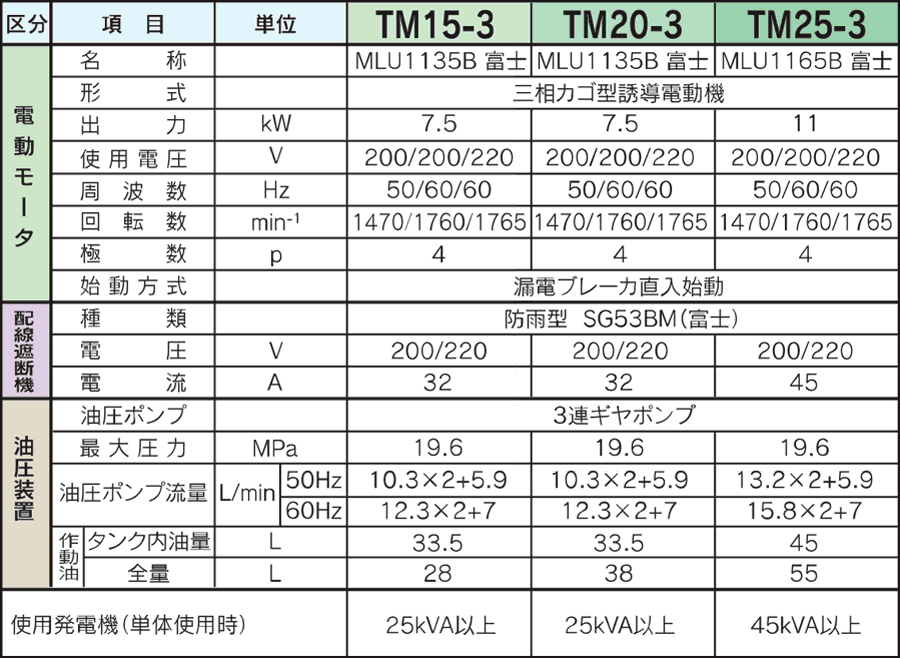

    電動モータ
    名称/形式 全閉扇屋外方型モータ
    出力 kW 7.5 7.5 11
    使用電圧 V 200/200/220
    周波数 Hz 50/60/60
    回転数 min-1 1,470/1,760/1,765 1,470/1,760/1,765 1,470/1,765/1,770

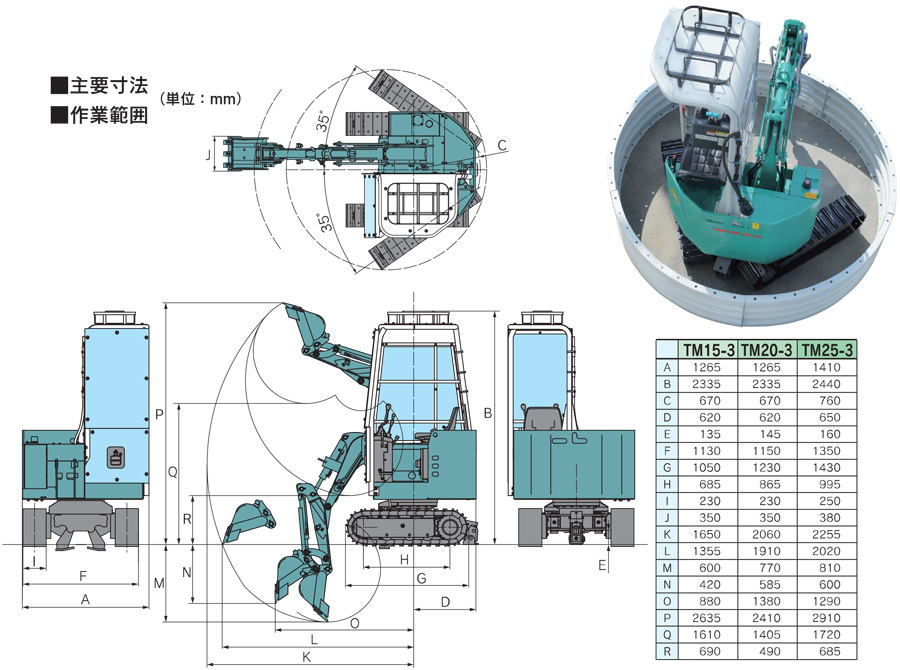

    寸法
    全長(輸送時) mm 1,600 1,850 2,050
    全幅(輸送時) mm 1,200 1,200 1,350
    全高(輸送時) mm 2,200 2,310 2,420
    後端旋回半径 mm 676 676 599
    最低地上高 mm 116 123 132
    性能
    最大掘削深さ mm 677 771 822
    最大垂直掘深さ mm 465 558 599
    最大ダンプ高さ mm 1,660 1,463 1,726
    最大掘削高さ mm 2,685 2,474 2,925
    最大掘削半径 mm 1,648 2,060 2,253
    最大床面掘削半径 mm 1,351 1,908 2,021
