TB108
当社最小のミニショベルながら、左右90度のスイング機構や自動伸縮クローラーの採用で、機動性と高い作業性を両立させています。国際基準をクリアーした、環境にやさしいハイテクマシーンです。
- 特徴
- 仕様
- 寸法図
- 外観
ブレードの拡張・縮小
これまでのボルトオンタイプからピンタイプに変更になり、工具不要でブレードの拡張・縮小可能。切替が簡単になりました。
スパンナー機構
縮小すれば狭い場所も楽々走行。拡張すれば掘削作業時の安全性も確保されます。
予備ポート
2wayと1wayの選択が可能になります。これにより油圧動力を取り出しハンドブレーカーはもちろん、ミニクラッシャー等の使用が可能になります。
フルオープンボンネット
点検、整備が容易に行えます。
安全ロックレバー
操作レバーはもちろん、走行レバーもロックされます。
標準仕様・性能
| 重量 | |
|---|---|
| 機械質量 kg | 810 |
| バケット | |
| バケット容量（新JIS表示）m3 | 0.018 |
| バケット 幅 mm | 350（サイドカッタ含） |
| エンジン | |
| 名称 | ヤンマー2TNV70 |
| 形式 | 2気筒ディーゼル |
| 定格 kW/min-1 | 7.1/2400 |
| 燃料タンク L | 9.4 |
| 寸法 | |
| 全長（輸送時）mm | 2,710 |
| 全幅（輸送時）mm | 680 |
| 全高（輸送時）mm | 1,375 |
| クローラー全長 mm | 1,220 |
| クローラー全幅 mm | 680/900 |
| 最低地上高 mm | 160 |
| 作業範囲 | |
| 最大掘削深さ mm | 1,530 |
| 最大垂直掘削深さ mm | 1,220 |
| 最大ダンプ高さ mm | 2,030 |
| 最大掘削高さ mm | 2,860 |
| 最大掘削半径 mm | 2,825 |
| 最大床面掘削半径 mm | 2,730 |
| 後端旋回半径 mm | 800 |
| フロント最小旋回半径 mm | 1,080/790（左90°スイング時） |
| ブームオフセット量（左／右） mm | 440/340 |
| ブームスイング角度（左／右）度 | 90°/90° |

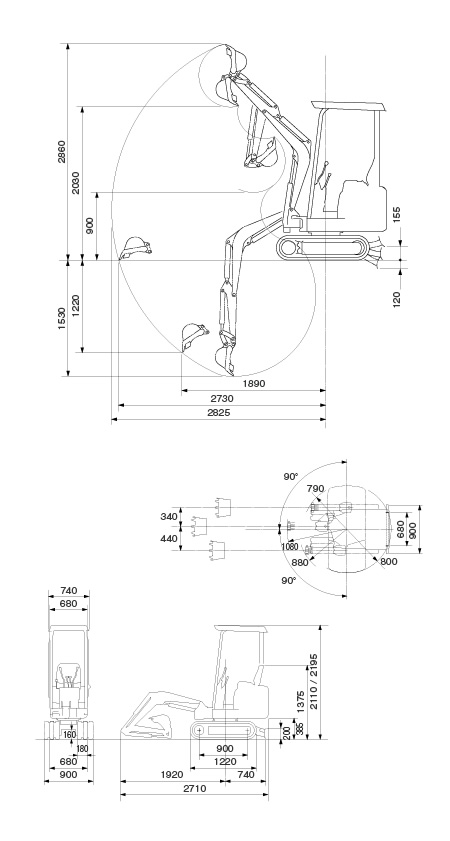

寸法図

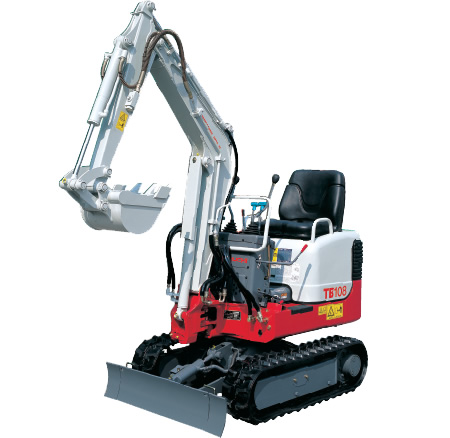

外観
