TB138FR
TAKEUCHIの超小旋回機は独自技術による高い操作性が特徴です。オフセットブーム機構により正確でかつ力強い掘削性能を可能にしたほか、フロアアップ機構による高いメンテナンス性も好評です。
- 特徴
- 仕様
- 寸法図
- 外観
新型ブームオフセット機構採用
新型ブームオフセット機構の採用により側溝掘り時、常にウェイトの向きが後方に来るため安定性、掘削力、吊り上げ能力に優れています。
広い運転席
運転席のスペースが広く、作業時の居住性が良く疲労軽減になります。
ゼロスウィング
超小旋回機の小回り性を有する機械ながら、ブームはモノブームを採用しており軽量である為、作業スピードも早くなっています。
標準仕様・性能
| 重量 | |
|---|---|
| 機械質量 kg | 3,860（3,960） |
| バケット | |
| バケット容量（JIS）m3 | 0.105 |
| バケット 幅 mm | 570 |
| エンジン | |
| 形式 | ヤンマー3TNV88 |
| 種類 | 4サイクル 3気筒 |
| 定格 kW/min-1 | 20.5/2300 |
| 燃料タンク L | 40 |
| 寸法 | |
| 全長 mm | 4,715 |
| 全幅（クローラー縮小時）mm | 1,740 |
| 全高 mm | 2,555 |
| 後方旋回半径 mm | 955 |
| 最低地上高 mm | 295 |
| 作業範囲 | |
| 最大掘削深さ mm | 3,110 |
| 最大垂直掘削深さ mm | 2,365 |
| 最大ダンプ高さ mm | 3,595 |
| 最大掘削高さ mm | 5,020 |
| 最大掘削半径 mm | 5,260 |
| 最大床面掘削半径 mm | 5,130 |
| 後端旋回半径 mm | 1,155 |
| ブームオフセット量（右／左） mm | 730/700 |
| ブームスイング角度（右／左）度 | 15°/30° |

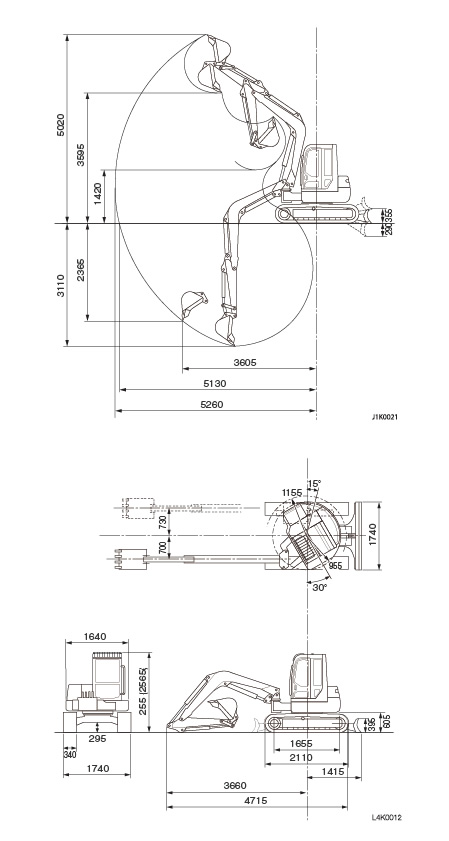

寸法図

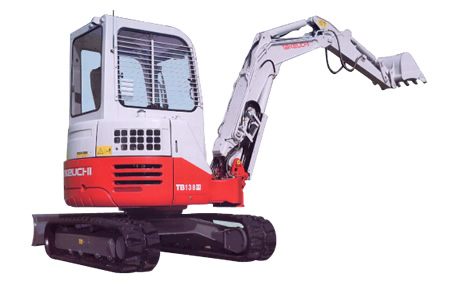

外観
