TB153FR
TAKEUCHIの超小旋回機は独自技術による高い操作性が特徴です。オフセットブーム機構により正確でかつ力強い掘削性能を可能にしたほか、フロアアップ機構による高いメンテナンス性も好評です。
- 特徴
- 仕様
- 寸法図
- 外観
新型ブームオフセット機構
新型ブームオフセットの採用により側溝掘り時、運転姿勢が作業方向に保たれ作業がぐんと楽になります。
広い居住スペース
運転席のスペースが広くなり作業時の居住性が良く疲労軽減になります。
側溝掘で威力を発揮！
側溝掘り時、超小旋回機では2ピースブームの一部が溝の縁に当たりそれ以上溝掘りできません。それを解消したのが「TB153FR」で、汎用機と同じ深さに掘ることができます。
標準仕様・性能
| 重量 | |
|---|---|
| 機械質量 kg | 5,505（5,615） |
| バケット | |
| バケット容量（JIS）m3 | 0.141 |
| バケット 幅 mm | 640 |
| エンジン | |
| 形式 | ヤンマー4TNV88-PTBZ1 |
| 種類 | 4サイクル 4気筒 |
| 定格 kW/min-1 | 28.9/2,400 |
| 燃料タンク リットル | 74 |
| 寸法 | |
| 全長（輸送時）mm | 5,330 |
| 全幅（輸送時）mm | 2,000 |
| 全高（輸送時）mm | 2,572 |
| クローラー全長 mm | 2,500 |
| クローラー全幅 mm | 2,000 |
| 最低地上高 mm | 300 |
| 作業範囲 | |
| 最大掘削深さ mm | 3,590 |
| 最大垂直掘削深さ mm | 2,735 |
| 最大ダンプ高さ mm | 3,710 |
| 最大掘削高さ mm | 5,320 |
| 最大掘削半径 mm | 5,905 |
| 最大床面掘削半径 mm | 5,765 |
| 旋回半径 mm | 2,350 |
| 後端旋回半径 mm | 1,110 |
| 小旋回姿勢時旋回半径 mm | 1,285 |
| ブームオフセット量（右／左） mm | 825/720 |
| ブームスイング角度（右／左）度 | 15°/30° |

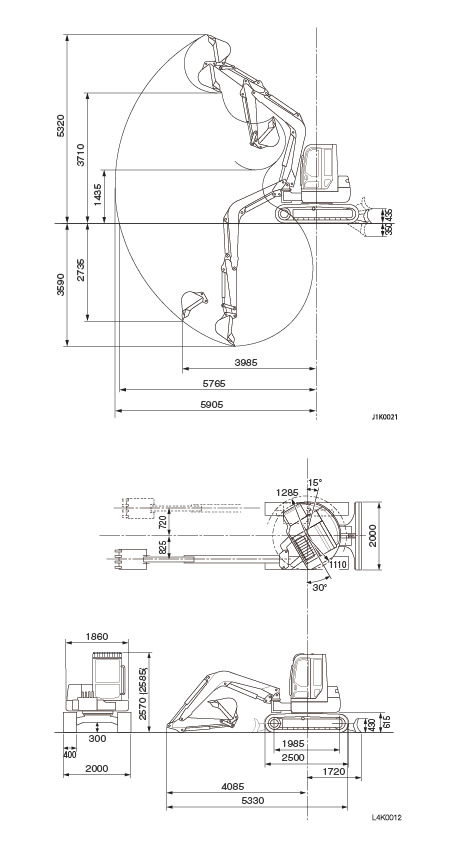

寸法図

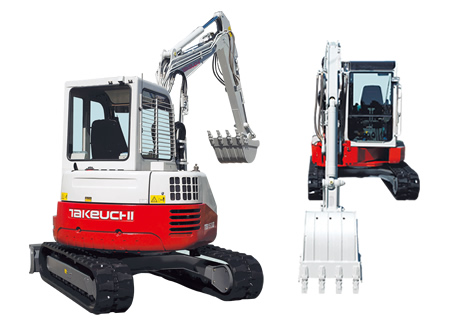

外観
