TB20R
すべてに余裕の優れた操作性を誇る後方小旋回機。どんな現場でも使い勝手のよい設計に加え、フロアアップ機構採用で高いメンテナンス性も確保しています。
- 特徴
- 仕様
- 寸法図
- 外観
作業能力
●油圧ホース内蔵
油圧ホースを可能な限り内蔵化！
ホースの損傷を軽減し掘削時に視界の妨げにならず作業効率をアップ。
●シリンダガード仕様
●ショートピッチゴムクローラー
走行時の振動を削減し乗り心地を大幅向上！
●耐久性大幅向上！
ゴムクローラーの耐久性が従来に比べ大幅に向上！
●部品交換なしでゴム・鉄クローラー交換OK!
部品交換なしで容易にゴム・鉄交換が可能！
環境
●クラス最低騒音を実現
環境への配慮はクラス最高！都市環境にやさしい対応機です。
・国土交通省 排出ガス対策型建設機械指定機（第2基準値）
・国土交通省 超低騒音型建設機械 指定機
操作性
●オペレーター空間拡張
小型機ながら国際基準を上回る広々としたオペレーター空間。視界も良く、居住性・操作性ともに快適！
●抜群の操作レバー
軽いタッチでも応答する優れた油圧パイロット方式。コントロール性に優れ、微操作も容易。スムーズな操作が可能で作業効率も飛躍的にアップ！
点検整備
●フロアアップ機能＆ワイドな点検開口
フロアのチルトアップとワイドな点検整備がラクラク！！TAKEUCHI伝統の機能であり、世界でも高く評価されています。
バランス性
●クラス最大級のバランス性
掘削はもちろん、アタッチメント取り付け時安定性を極限まで高めたクラス最大級のバランスを確保！
オプション
●キャビン
ROPS対応
●ブレーカー配管
サービスポートから配管するだけでお使いになれます。
●走行時警報装置（走行アラーム）
装着すれば、廻りの作業者も安心。（スイッチのON/OFFはできません）
●ABCDマルチレバー
ABCDマルチ弁式が可能です。
●ロングアーム
●増量カウンターウェイト
内蔵型増量ウェイトで見た目もすっきり！
●ゴムパット
標準仕様・性能
| 重量 | |
|---|---|
| 機械質量 kg | 2,600 |
| バケット | |
| バケット容量（JIS）m3 | 0.064 |
| バケット 幅 mm | 500 |
| エンジン | |
| 形式 | ヤンマー3TNE76-XTB |
| 種類 | 4サイクル 3気筒 |
| 定格 kW/min-1 | 13.9/2,300 |
| 燃料タンク L | 30 |
| 寸法 | |
| 全長（輸送時）mm | 3,925 |
| 全幅（輸送時）mm | 1,400 |
| 全高（輸送時）mm | 2,450 |
| クローラー全長 mm | 1,840 |
| クローラー全幅 mm | 1,400 |
| 最低地上高 mm | 265 |
| 作業範囲 | |
| 最大掘削深さ mm | 2,560 |
| 最大垂直掘削深さ mm | 2,170 |
| 最大ダンプ高さ mm | 2,640 |
| 最大掘削高さ mm | 3,820 |
| 最大掘削半径 mm | 4,430 |
| 最大床面掘削半径 mm | 4,430 |
| 後端旋回半径 mm | 840 |
| フロント最小旋回半径 mm | 1,325 |
| ブームオフセット量（右／左） mm | 605/565 |
| ブームスイング角度（右／左）度 | 50°/65° |

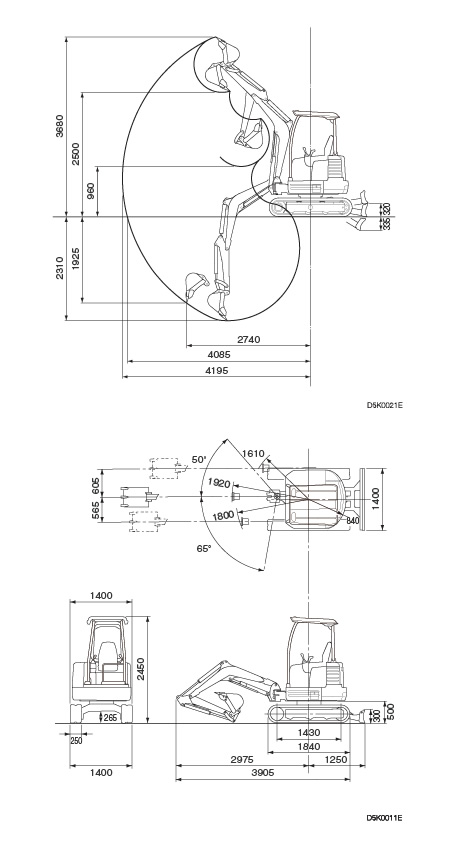

寸法図

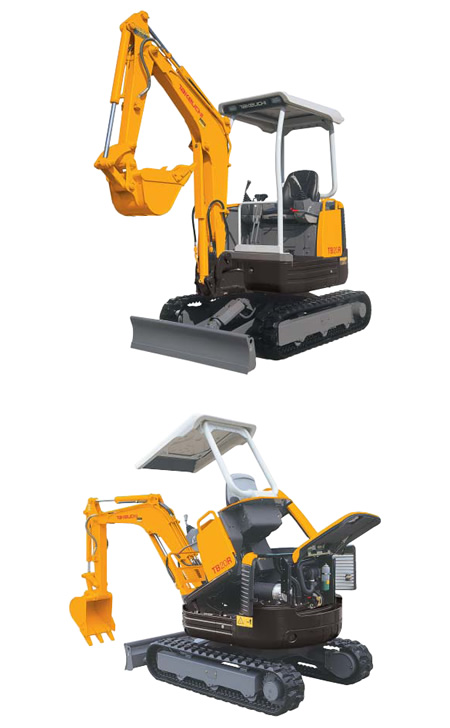

外観
