TM25
直径3,000mmの竪穴で効率のよい作業を可能にする70度開脚のクローラフレーム。あらゆる部分にTAKEUCHIの独自技術を盛り込み、圧倒的な掘り能力を発揮します。
- 特徴
- 仕様
- 寸法図
バケットとブレーカのクイックチェンジ
バケットとブレーカの交換は、ボトル2本で簡単にできます。
（ブレーカはオプション）ブレーカ配管標準装備。
◎TM15:0.06㎡クラス（THBB71）搭載可
◎TM20:0.06㎡クラス（THBB71）搭載可
◎TM25:0.10㎡クラス（THBB101）搭載可
削孔機で効率アップ！
ダイナマイト用の穴あけや、ライナープレート固定用の斜坑穴、または最終拡底への坑打用穴あけに威力を発揮します。（オプション）
カニ歩きを彷彿させる70°開脚のアイデア！
ライナープレートに添って廻り込みながら掘るために、クローラーフレームを70°開脚するアイデアが生まれました。ラセン状に掘削することで、作業場や安全性が格段にアップします。200～300mm位づつ浅く広く掘削してください。
※不開脚機の段取り替え掘削では、作業性と安全性に不満と不安が残ります。
クローラフレームの開脚
このようにクローラフレームが70°まで自在に開脚し、アウトリガで安定させます。これにより、ラセン状に移動でき自由に掘削ができます。
角堀が可能！（他社機には無い特殊能力）
TM15・20・25では、バケットの反射角が大きいため、ライナープレート下の角堀りができます。他社機には無い特殊能力です。最大限に能力を発揮させてください。
標準仕様・性能
| 重量 | |
|---|---|
| 機械質量 kg | 1,945 |
| バケット | |
| バケット容量 m3 |
0.033 |
| バケット 幅 mm | 380 |
| 電動モータ | |
| 名称／形式 | 全閉外扇屋外形モータ |
| 出力 kW | 11 |
| 使用電圧 V | 200/200/220 |
| 回転数 min-1 | 1,450/50 1,740/60 1,750/ 60（37A） |
| 寸法 | |
| 全長（輸送時）mm | 2,050 |
| 全幅（輸送時）mm | 1,350 |
| 全高（輸送時）mm | 2,420 |
| 後端旋回半径 mm | 770 |
| 最低地上高 mm | 150 |
| 性能 | |
| 最大掘削深さmm | 800 |
| 最大垂直掘深さmm | 550 |
| 最大ダンプ高さmm | 1,730 |
| 最大掘削高さmm | 2,910 |
| 最大掘削半径mm | 2,340 |
| 最大床面掘削半径mm | 2,030 |
| 最小旋回半径mm | 960（前方） 770（後方） |

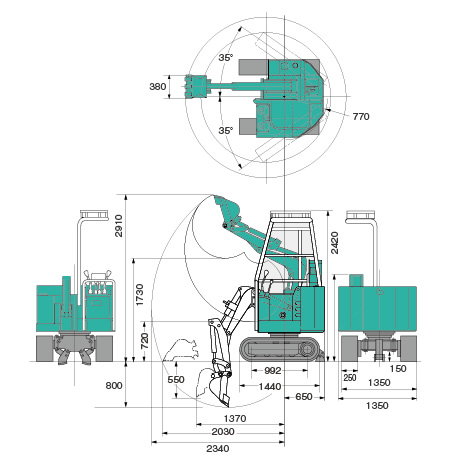

寸法図
