Products 深礎掘削機・分解型電動ミニバックホー

  • 製品特徴
  • 標準仕様／性能
  • 寸法図
  • 外観

  • TK20-3

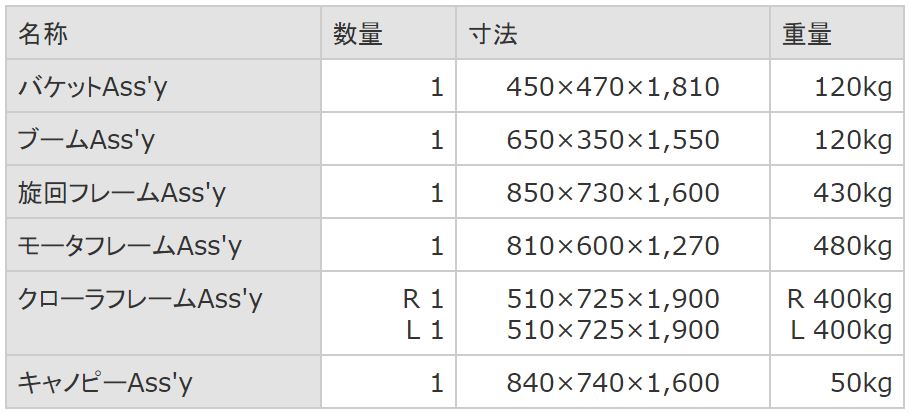

    • ユニットを分解

      ※上図のように7 分割したブロックは、900 φのマテリアルロックを通過でき、函内への出入れが非常に便利。
      分解→搬入→（搬出）→組立→作業開始まで、わずか2 時間で完了します。
      ※上限制限装置付
      天井や電気配線等の接触を避けるためブームの上限制限装置を装備しています。
      上限の高さは簡単に調節できる可変式になっています。
      ※ブレーカー配管はOPT

      close

    潜函工事の万能機。ケーソン工法のあらゆる条件に適合し、安全対策も万全の装備です。分解、組立がしやすく現場搬入（搬出）にも手間取りません。

    お問い合わせ

  • TK20-3

    重量
    機械質量　kg 4,500
    バケット
    バケット容量（JIS山積）　m³ 0.0914(550w)/
    0,107(650w)
    バケット　幅　mm 550STD/650OPT
    電動モータ
    名称 三相誘導電動機
    形式 全閉外扇防まつ屋外形かご形
    出力　kW 30
    使用電圧　V 400/400/440
    周波数　Hz 50/60/60
    回転数　min-1 1,460/1,750/1,760
    極数　P 4
    寸法
    全長　mm 4,640
    全幅　mm 1,850
    全高　mm 1,905
    最低地上高　mm 285
    性能
    最大掘削高さ　mm 3,880
    最大掘削半径　mm 4,485
    最大掘削深さ　mm 2,085
    最大積込高さ　mm 2,360
    旋回速度　min-1 6.8(50Hz)/
    8.1(60Hz)
    登坂角度　度 30°
    走行速度　km/hr 1.35(60Hz）/
    1.63(60Hz)

  • TK20-3

  • TK20-3
